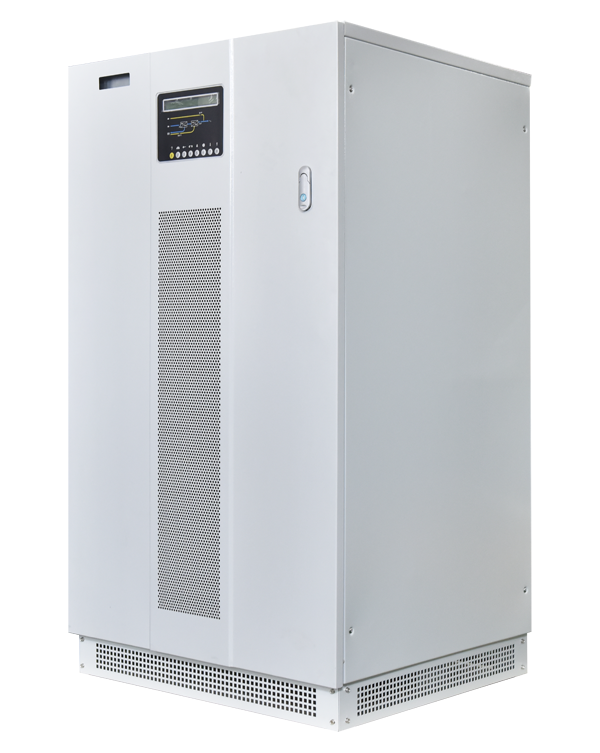

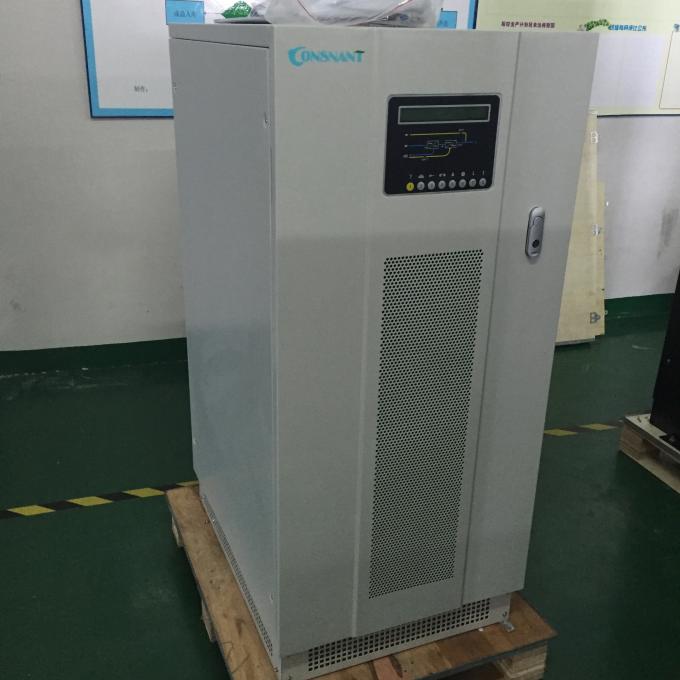

Alimentation d'énergie ininterrompue triphasée d'UPS UPS en ligne basse fréquence 10-200KVA
CNG330 série UPS en ligne basse fréquence 10-200KVA
Modèle : CNG330 10-200KVA (3Ph/3Ph)
Tension d'entrée nominale : 380/400/415VAC
Facteur de puissance de sortie : 0,8
Facteur de crête (Ipeak/Irms) : 3:1
Fréquence évaluée : 50/60Hz
Application :
Serveurs,
LAN (LAN),
Centres de traitement des données,
Télécommunication,
Équipement électromédical
Spécifications :
Puissance modèle |
CNG330 10-200KVA |
10KVA |
15KVA |
20KVA |
30KVA |
40KVA |
60KVA |
80KVA |
100KVA |
120KVA |
160KVA |
200KVA |
Capacité |
8KW |
12 KILOWATTS |
16 KILOWATTS |
24 KILOWATTS |
32 KILOWATTS |
48 KILOWATTS |
64 KILOWATTS |
80 KILOWATTS |
96KW |
128 KILOWATTS |
160 KILOWATTS |
Entrée |
Tension évaluée |
400 VCA de triphasé |
Chaîne de tension |
±20% |
Plage de fréquence |
45-65Hz |
Facteur de puissance |
>filtre de l'harmonique 0.92with |
Distorsion harmonique actuelle |
<5>
|
Début doux |
0-100% in10 » |
Entrée de by-pass |
Tension évaluée |
400Vac monophasé |
Gamme autorisée de tension |
±15% (sélectionnable de ±10% à ±25% du panneau avant) |
Plage de fréquence autorisée |
±2% (sélectionnable de ±1% à ±5% du panneau avant) |
Fonctionnalités standard |
Protection arrière d'alimentation ; ligne fendue de by-pass |
Batteries |
Type |
VRLA d'acide de plomb exempt d'entretien AGM/GEL ; NICd |
Tension de batterie |
384VDC |
480VDC |
Courant maximum de recharge (A) |
0.2×C10 |
Tension d'ondulation à C.A. |
<1>
|
Sortie d'inverseur |
Numéro des phases |
3+N |
Tension évaluée (V) |
400Vac |
Règlement de la tension de sortie |
phase 380~424Vac/neutre (du panneau de commande) |
Stabilité statique |
±1% |
Stabilité dynamique |
±5% |
Fréquence |
50/60Hz configurable |
Surcharge |
110% 125% 150% du courant évalué pour 5h/10'/1' |
Stabilité de fréquence |
±0.05% sur l'échec de canalisations ; ±2% (sélectionnable de ±1% à ±5%) avec le présent d'alimentation réseau |
Signalisation à distance |
Volt libèrent des contacts |
Intelligence élevée et alimentation d'énergie fiable :
- Protection maximum pour les réseaux mission-critiques essentiels, les applications de sécurité (électro médical) et la grâce industrielle d'applications à sa conception mécanique et électrique exceptionnelle.
- La charge est actionnée sans interruption par l'inverseur avec un approvisionnement filtré, stabilisé et réglé d'onde sinusoïdale. Les filtres d'IEM d'entrée et sortie augmentent considérablement l'immunité de la charge aux perturbations et aux montées subites de canalisations.
- Double technologie en ligne de conversion (VFI) avec le transformateur d'isolement sur la sortie d'inverseur.
- La montre et sauvent le logiciel 3000 comme norme et peuvent être à distance surveillées utilisant le système de garde de filet de puissance à partir de n'importe où dans le monde. Des paquets supplémentaires d'extension de batterie permettent à la routine standard de batterie d'être étendue jusqu'à plusieurs heures.
Soin maximum de batterie :
- Protection profonde de décharge de batterie ;
- Chargeur compensateur de la température ;
- Caractéristique automatique et manuelle intégrée d'essai de batterie.
Simple pour installer :
- Capacité pour installer UPS sur tout système de distribution (neutre non requis sur le redresseur d'entrer) ;
- Capacité pour séparer les réseaux de puissance de redresseur/by-pass et pour actionner ces derniers à partir de deux sources distinctes, sans isolement galvanique (nécessaire sur UPS sans transformateur de sortie).
Fiabilité élevée :
- Courant extrêmement élevé de court-circuit pour assurer la compatibilité avec les applications de transformateur les plus difficiles (éclairage, commandes et processus industriels) et un transformateur d'isolement sur la sortie d'inverseur ;
- Plein contrôle de microprocesseur avec les by-pass statiques et manuels de NO--coupure ;
- Technologie d'IGBT.
Protection arrière d'alimentation :
Pour éviter l'énergie rétroagissant dans la cause d'alimentation réseau un défaut se produisent.
Fiabilité maximum et disponibilité :
Reliez jusqu'à 6 unités en parallèle ou la redondance N+1, même de différentes puissances nominales. UPS continuent à fonctionner en parallèle même si un des câbles de interconnexion de communication est déconnecté (BOUCLE de CLOOSED).
Communication anticipée :
- Compatible avec TeleNetGuard pour la télémaintenance ;
- Communication avancée, de multi-plate-forme pour tous les systèmes d'opération et environnements réseau : La montre et sauvent 3000 surveillant et logiciel d'arrêt inclus, avec l'agent de SNMP, pour Windows 2008, la vue, 2003, XP ; Mac OS X, Linux, Novell et la plupart des systèmes d'exploitation populaires d'Unix ;
- UPS est fourni avec un câble pour la liaison directe au PC (plug and play) ;
- Double porte série RS232 ; Fente d'installation pour une alimentation de secours outre d'interface de (EPO) de permettre à UPS d'être commuté à distance en cas d'urgence ;
- Interface de générateur : permet la désynchronisation de la sortie d'UPS d'une offre de générateur qui peut être sujette à des variations de phase et de fréquence. L'interface permet également une utilisation plus économique de la charge de batterie.
Expansibilité :
- Mis en parallèle jusqu'à 8 unités pour augmenter la disponibilité ou la redondance de puissance. CMG330 peut être augmenté n'importe quand pour adapter à l'alimentation électrique sans influencer l'investissement initial.
- Grâce à la particularité de la caractéristique « d'expansion de système chaude », l'unité supplémentaire peut être reliée en parallèle tandis que les autres unités sont puissance régulière en ligne et fournisseuse à la charge. Nouvel UPS est en ligne et sera installé automatiquement
D'autres caractéristiques :
- 0,8 facteurs de puissance : approprié à actionner les TCI et les charges industrielles ;
- Diagnostics de haut niveau : journal d'événement avec 128 messages, états, mesures et alarmes - fournis par l'affichage à cristaux liquides d'élément avec plusieurs langues ;
- Télécommandes : OEB et by-pass
- La température d'opération : 0ºC/+ 40ºC
- Hygrométrie : <95>
- Bruit : 54dBA à 1m/50-65dBA à 1m
- Degré de protection : IP20
- Mode futé d'efficacité : jusqu'à 98%
- Sécurité de conformité : En 62040-1-1 (directive 2006/95/EC) ; EMC : 6200-2 (directive 2004/108/EC)
